In het water- stoomcircuit, welke men terugvindt bij onder meer ketels van electriciteitscentrales, papierfabrieken, huisvuilcentrales en bij andere stoomverbruikers, is de stoomregeling van levensbelang. Één van de toepassingen is het reduceren van zowel de stoomdruk als de stoomtemperatuur. AVS biedt hiervoor de juiste oplossing: stoomomvormstations. Het selecteren van een geschikte appendage hangt nauw samen met onder meer de stoomtemperatuur, het debiet, het beschikbare koelwater en de stoomsnelheid.

Configuratie

• Waterinjectie d.m.v. stoom nozzles
• Waterinjectie d.m.v. proportionele inspuiting
• Waterinjectie d.m.v. stoomverstuiving
• (Afzonderlijke stoomkoeler na uittrede klep)

Eigenschappen

• Hoogwaardig smeed- of gietstaal
• Z-type, haaks of rechtdoorgaand model
• Las- of flensaansluiting volgens DIN of ANSI
• + klepontlasting / - klepontlasting / pilot plug
• Speciale klepkarakteristiek
• Enkel- of meertrapsconstructie
• Zitting: geklemd
• Plug: gaatjeskooi, gaatjesplug, kaskadeplug
• Optioneel smoorplatenpakket aan uittrede
• DIN
• ANSI
• Pneumatisch / elektrisch / hydraulisch

Voordelen

• Nauwkeurige temperatuurregeling met een hoog regelbereik, koeling tot vlak boven verzadiging is mogelijk
• Het sproeibeeld van het koelwater is optimaal, hierdoor kan zeer snel en nauwkeurig worden geregeld, zonder thermoshock!
• Met behulp van klemzitting zijn de stations van HORA erg onderhoudsvriendelijk, alles kan in-line plaatsvinden
• Lage geluidsproductie door de diepgewortelde klep technologische know-how van HORA
• Mogelijkheid om een station volgens TRD421 te bouwen en deze als veiligheid te gebruiken
• Snelle sluit- en openingstijden zijn standaard

Fabrikant

HORA is een Duitse leverancier van hoge druk water- en stoom regelappendages. Het hele programma regelkleppen voor een moderne centrale, zowel kolen gestookt als CCGT (gasturbine met afgassenketels en stoomturbines) centrales alsook stoomnetten kunnen compleet door ons worden geleverd. Samen met het uitstekende R&D team van HORA speuren wij naar verbeteringen voor de kleppen in de water stoom cycle. Flexibele en toegewijd bedrijf, producent van “engineerd” regelkleppen.

• Regelkleppen
• Stoom omvorm ventielen
• Inspuitwater regelkleppen
• Stoomkoelers
• Cooled desuperheaters
• Turbine bypass kleppen (PRDS)
• Turbine snel sluitkleppen
• Automatische recirculatie ventielen
• Kleppen voor ultra super kritische stoomketels

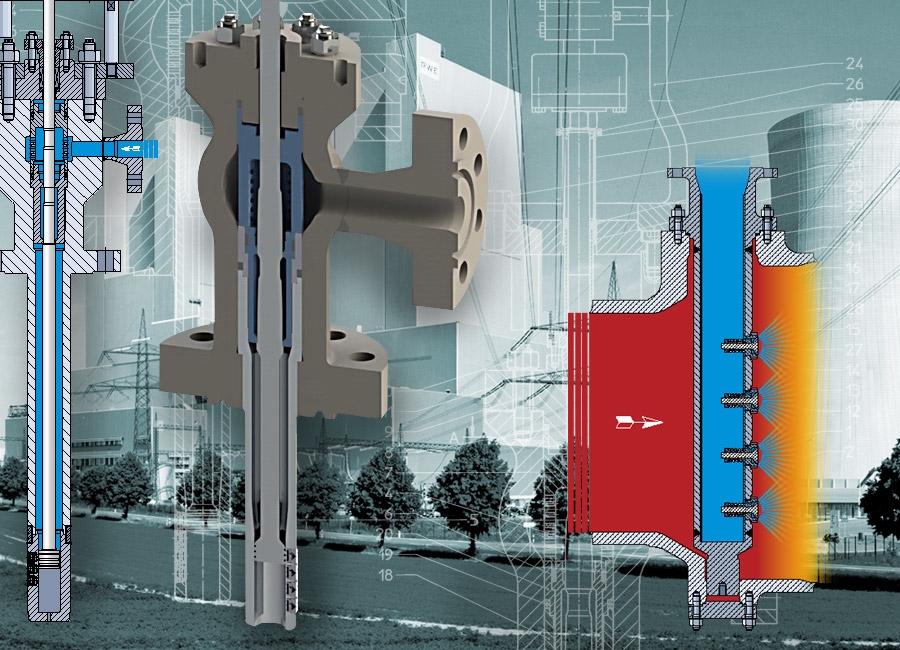

Stoomkoeling is het tegenovergestelde van oververhitten en noodzakelijk in alle stoominstallaties. Advanced Valve Solutions levert het complete gamma aan stoomkoelers, hierbij heeft elk type koeler zijn specifieke eigenschappen. Met behulp van geavanceerde CFD (Computer Fluid Dynamics) is het tevens mogelijk om stromingen te simuleren om zo tot een optimale, kostenbesparende constructies te komen.

Toepasbaar in

• Processtoom
• Tussenkoeling oververhitter - HP & IP inspuitkoelers
• Eindkoeler herverhitter
• Condensor beveiliging
• Overige koeltoepassingen

Configuraties

• Geregelde inspuitkoeler
• Venturi koeler
• Stoomkoeling met behulp van stoomverstuiving
• Statische inspuitlans
• "Cooled desuperheater"

Eigenschappen

• Altijd fijne verneveling van het inspuitwater
• Smeedstalen huis
• Ééndelig huis
• Geïntegreerde regelklep
• Enkel- of meertraps drukreductie
• Anti-cavitatie binnenwerk
• Vanwege de regeling optimale drukval over inspuitnozzles

Voordelen

• Vanwege geklemd binnenwerk onderhoudsvriendelijk
• Geen aparte inspuitregelklep noodzakelijk
• Anti-cavitatie binnenwerk
• Afdichting in het koude gedeelte
• Geen lasverbinding in de staart
• Optimaal sproeibeeld d.m.v. ideale drukafbouw over nozzle
• Thermoshock vrij!
• Groot regelbereik

Fabrikant

HORA is een Duitse leverancier van hoge druk water- en stoom regelappendages. Het hele programma regelkleppen voor een moderne centrale, zowel kolen gestookt als CCGT (gasturbine met afgassenketels en stoomturbines) centrales alsook stoomnetten kunnen compleet door ons worden geleverd. Samen met het uitstekende R&D team van HORA speuren wij naar verbeteringen voor de kleppen in de water stoom cycle. Een flexibel en toegewijd bedrijf, producent van “engineerd” regelkleppen.

• Regelkleppen
• Stoom omvorm ventielen
• Inspuitwater regelkleppen
• Stoomkoelers
• Cooled desuperheaters
• Turbine bypass kleppen (PRDS)
• Turbine snel sluitkleppen
• Automatische recirculatie ventielen
• Kleppen voor ultra super kritische stoomketels

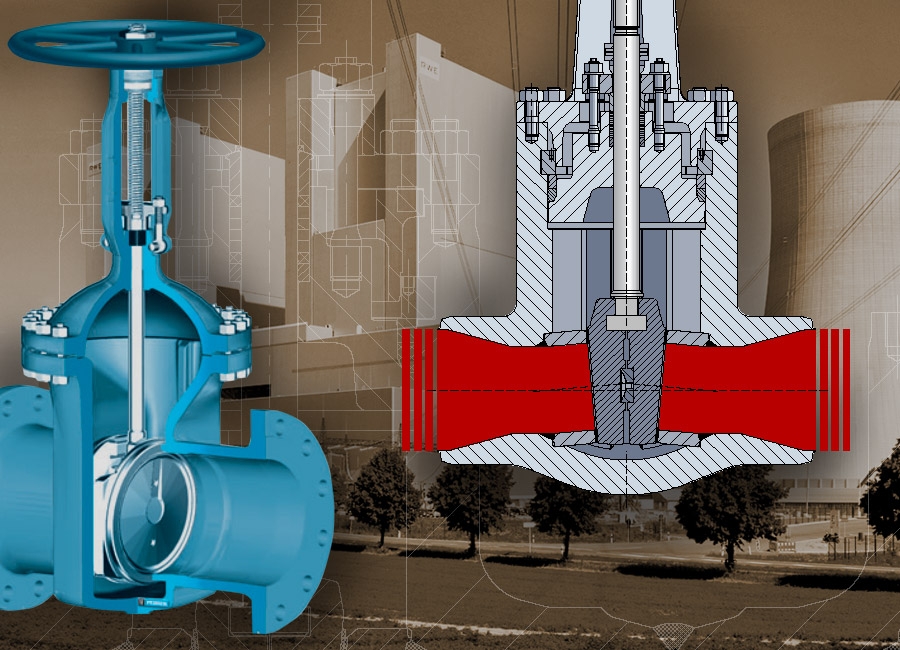

PERSTA is een vooraanstaand Duitse producent van gesmede klepafsluiters, schuifafsluiters en terugslagkleppen. Als onderdeel van de Siepmann groep beschikt men over een eigen smederij. Speciaal voor hoge druk en temperatuur appendages. De flexibele productie biedt de mogelijkheid “assemblies” te bouwen. Engineerd oplossingen met kostenbesparende systemen. PERSTA is marktleider in zeer snel aan te warmen schuifafsluiters en stop-check valves.

Het programma van PERSTA omvat

• Klepafsluiters
• Schuifafsluiters
• Terugslagkleppen
• Stop-check valves
• Bellow sealed valves
• Speciale kleppen en samenstellingen
• Kleppen voor ultra kritische stoomketels

Configuratie

Leverbaar met stopbusconstructie, balgafdichting, pressure sealed bonnet of blindflens.

• DN 50-1000, PN tot 40
• DN 50-300, PN tot 100
• DN 50-300, PN 160
• DN 50-700, PN 100-630 (PD 10-63)
• DN 10-50, PN tot 100 (class 800)

Materialen

• Staal: 1.0460, 1.0425, 1.4515
• Warmvast: 1.4901, 1.4903, 1.6368, 1.7335, 1.7383
• Edelstaal: 1.4571
• Edelstaal laagtemperatuur: 1.4308
• Overige materialen op aanvraag

Aansluitingen

• Flens
• Las
• Nippel < DN50
• ASME op aanvraag

Eigenschappen

• "Split wedge" constructie
• Door een rail geleide schuif (tapered parallel slide)
• Smeedstalen huis en deksel
• Niet-draaiende, stijgende spindel
• Gelagerde spindelmoer
• Montageflens aandrijving voorhanden
• Pressure seal volgens VGB-richtlijnen

Ontwerp bijzonderheden

Eendelig smeedstalen huis
In tegenstelling tot gietmateriaal geen kans op poreus materiaal of luchtinsluitingen,

robuust en geschikt voor zware belastingen
Extreem hoge opwarm gradiënten haalbaar.

Integrale geleidingsrail
Vrijwel wrijvingsloze slag in tegenstelling tot de parallel slide constructie

Opgelaste, geharde zitting (ca. 35-37 HRC)
Extreem slijtvast

Volle doorlaat (uitzondering DN 65/50 en DN 125/100)
Geen stromingsverandering rond de zitting

Verbinding tussen de spindel en schuif d.m.v. hamerkop
Een minimale speling in de stromingsrichting voorkomt enorme buigbelastingen op de spindel

Pressure seal
Betere afdichting naarmate de procesdruk toeneemt. Segmentring van onder gecentreerd en onderhoudsvriendelijk

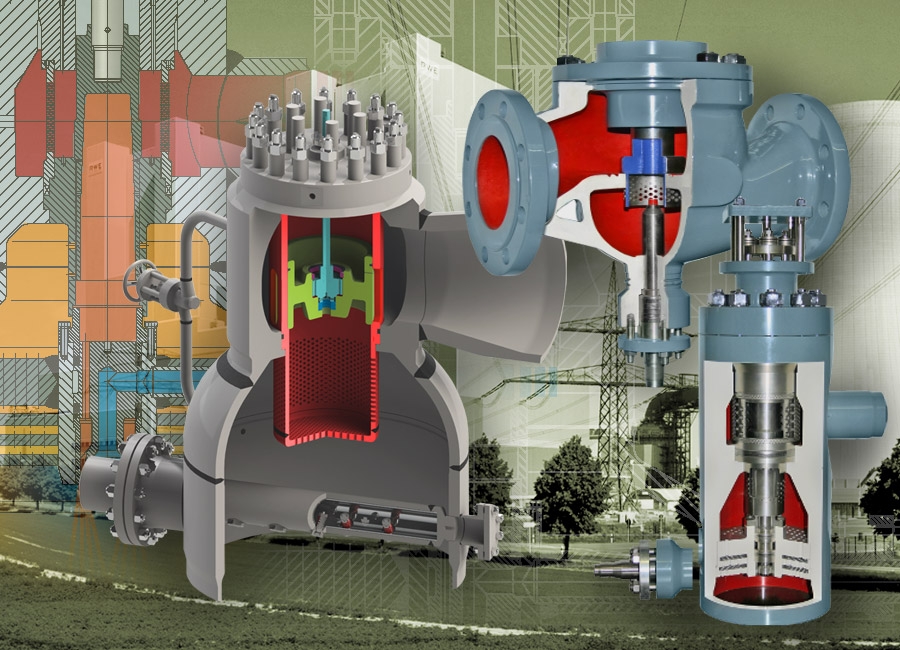

Advanced Valve Solutions levert hoogwaardige hoge- en lagedruk regelkleppen voor zowel standaard alsook speciale constructies. De regelkleppen van AVS vinden hun toepassing in de het water- stoomcircuit van zowel onder- als superkritische stoomketels en andere industriële systemen. Het huis, de zitting en het regelorgaan kan worden samengesteld uit verschillende componenten zodat deze precies past in het proces van de eindgebruiker.

Configuratie

• Hoge- en lagedruk regelkleppen voor water en stoom
• Radiaal- en axiaalafsluiters voor compressiestations
• Turbine ontwatering
• Inspuit regelkleppen
• Ontwateringskleppen
• Afblaaskleppen

Eigenschappen

• Ontworpen volgens druk en temperatuur
• DN15 - DN1000, 1/2" - 40"
• PN10 - PN500, 150# - 4500#
• Hoogwaardig smeed- of gietstaal
• Z-type, haaks of rechtdoorgaand model
• Las- of flensaansluiting volgens DIN of ANSI
• + klepontlasting / - klepontlasting / pilot plug
• Temperaturen tot 600°C en hoger
• Enkel- of meertrapsconstructie
• Zitting: gedrukt, geschroefd, gelast, geklemd
• Plug: Parabolisch, gaatjeskooi, gaatjesplug, V-poort
• DIN
• ANSI
• Pneumatisch / elektrisch / hydraulisch

Voordelen

• Meertraps anti-cavitatie binnenwerk
• Groot regelbereik
• Hoge lekkageklasse
• Onderhoudsvriendelijk

Fabrikant

HORA is een Duitse leverancier van hoge druk water- en stoom regelappendages. Het hele programma regelkleppen voor een moderne centrale, zowel kolen gestookt als CCGT (gasturbine met afgassenketels en stoomturbines) centrales alsook stoomnetten kunnen compleet door ons worden geleverd. Samen met het uitstekende R&D team van HORA speuren wij naar verbeteringen voor de kleppen in de water stoom cycle. Flexibele en toegewijd bedrijf, producent van “engineerd” regelkleppen.

• Regelkleppen
• Stoom omvorm ventielen
• Inspuitwater regelkleppen
• Stoomkoelers
• Cooled desuperheaters
• Turbine bypass kleppen (PRDS)
• Turbine snel sluitkleppen
• Automatische recirculatie ventielen
• Kleppen voor ultra super kritische stoomketels

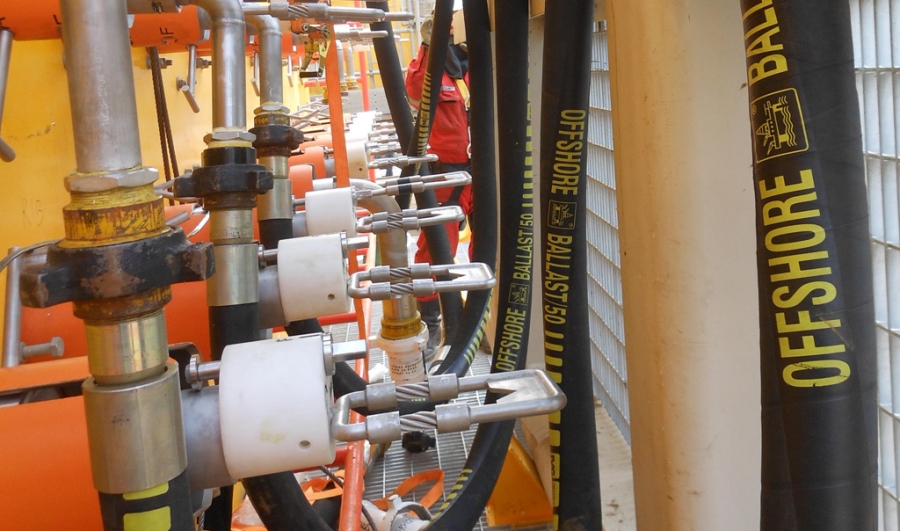

Advanced Valve Solutions recently finished a couple of large projects where we supplied all valves and hot stabs for Temporary Subsea Pig Launch and Receive Stations for Pipe laying services.

In total Advanced Valve Solutions supplied approximately

• 80 Temporary 4” 2500# Trunnion Mounted Subsea Ball Valves
• 120 2” floating Ball valves
• Several 1” ball valves and check valves in various sizes.

The reason to select Trunnion Mounted Subsea Ball valves is based on the experience of many operators that on the floating valve design, after a period of non operation there is a chance of an uncontrolled increase of the torque. This increase of torque makes the operation of the valve difficult for the ROV. The orders were completed with the supply of several new developed Special Hydraulic 4” Stab connector systems. This system is a solution for all the time consuming operation of larger size hot stabs, especially in Deep waters like 2500m and more. The actual 4” hot stab is operated by a small API 6A dual port hot stab which is operated by the ROV. The hydraulic pressure available from the ROV operates the 4” Hot Stab in a smooth, reliable way.

Project: Cygnus Development Project - GDF SUEZ E&P UK ltd

Contractor: Saipem Limited

Advanced Valve Solutions levering:

• Perrin subsea ROV operated ball valves
• Deepstar Hotstabs

One of the largest undeveloped gas finds in the Southern North Sea is the Cygnus field, located within UKCS Blocks 44/12a and 44/11a.

The field comprises both Leman and Carboniferous reservoirs with up to five potential productive fault blocks. GDF Suez, which holds a 38.75% interest, operates Cygnus; Centrica holds 48.75%; and Endeavour holds the remaining 12.5%.

Saipem Ltd was responsible for installation of the 50 km long 24” export pipeline, 7.3 km long 12” production pipeline and infield control and SSIV umbilicals.

AVS advised and supplied all compontents (valves and hotstabs) related to the Pig Lauchers and Receivers for this project.

Once through boiler

De technische vakterm voor een Benson flashklep is Water separator Drain Control Valve (WDCV).
Een “once-through boiler” is een ketel gebaseerd op een waterpijpcontstructie, waarvan de doorstroming
van het water en stoom door middel van een voedingswaterpomp wordt geregeld. Dit keteltype is als Sulzer- en Bensonketel rond 1920 voor het eerst geïntroduceerd.
Bij deze Sulzer- en Bensonketels wordt het voedingswater via de voedingswaterpomp de ketel ingepompt. In de ketel wordt het water respectievelijk door de voedingswatervoorwarmer, verdamper en de oververhitter geleid. Het verwarmen, verdampen en oververhitten van het water gebeurd als een continu proces. Omdat het hier een continue doorstroming betreft, is het toepassen van...
(download de paper in zijn geheel hieronder)

Compact Ball Valves

Ball Valves are one of the most commonly used valve types, and can be found in use in a wide variety of industries. A simple 90º operation and the possibility to have uninterrupted flow pass through the assembly make this valve a popular choice for flow control applications.
To fully understand the construction of a ball valve, it is key to analyze the different functions and components of the valve. The main components of any ball valve include a valve body, two seats, stem and handle, a bonnet, and of course the ball itself.
(download de paper hieronder)

In many applications the use of a combination of a stop valve and a check valve is used. This results in two pressure containing parts, two potential leak paths and the added issues of space and especially weight.

Based on globe valves, stop-check valves have been developed in the past. By mounting a loose disk on the spindle, the disk can function as a check valve. The main disadvantage is that these valves in most cases have not been designed as stop check valves. A second disadvantage is the fact that the pressure drop over this type of valves is high, due to...

(download de paper hier onder)

Power stations that were originally designed for base load applications are now increasingly being
asked to operate on a two shift, stop/start regime; this is more commonly known in the industry as
dual shifting. The multiple start/stops that these stations are now experiencing is in some instances
causing an increase of operational issues due to the to the constantly changing process
parameters. For example dual shift stations will experience additional thermal stress in the
headers, drums, high temperature piping, valves plus the auxiliary equipment leading to additional
wear and tear of their systems and component parts. This is due to the more frequent use of the
plant at severe service conditions. The consequences of the change in plant operation...
This paper highlights the issue of attemporators in dual shifting power stations.
