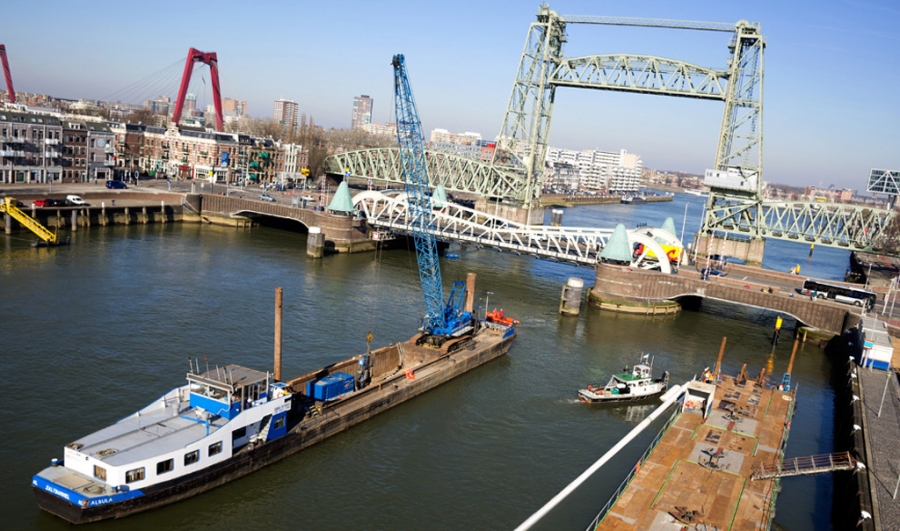

Project: De Nieuwe WarmteWeg (DNWW) - Rotterdam

Contractor: Visser & Smit Hanab Installatie BV

Advanced Valve Solutions levering:

• ZWICK TRI-CHECK, Metal Seated, Stop-Check-Valves.

For this project, 26 kilometer long piping will be installed for transporting heated water. The Nieuwe WarmteWeg will transport waste heat originating from waste incineration plant AVR Rozenburg. In the coming years 50,000 houses and companies will use this sustainable heat. The AVR Rozenburg heated water will circulate in a closed system. To keep the system pressurized, 3 booster stations will be built. Oct. 2012, AVS has been awarded the order for the supply of 19 pcs. ZWICK Stop-Check-Valves for these three booster stations. Delivery of the valves took place in April 2013. AVS is pleased to support the Rotterdam climate initiative with their CO2 (reduction) emission program.

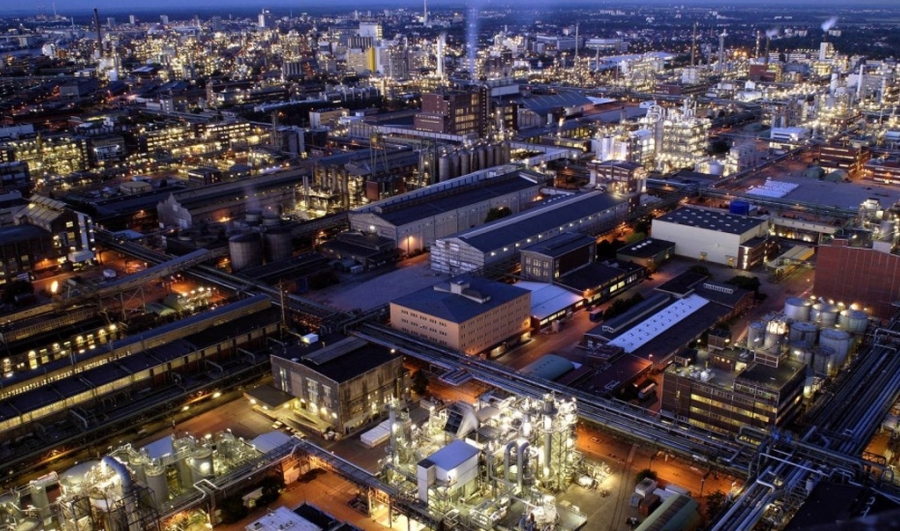

Project: BASF SE TDI EUROPE - Ludwigshafen

Contractor: FLUOR B.V. Haarlem

Advanced Valve Solutions levering:

• PERSTA Gate & Check Valves.

BASF SE – Ludwigshafen (DE) will build a single-train 300,000 metric tons per year production plant for TDI (toluene diisocyanate) and expand additional plants for its precursors at its site in Ludwigshafen. These include the construction of a new hydrogen chloride recycling plant as well as the expansion of plants for nitric acid, chlorine and synthesis gas. June 2013, Advanced Valve Solutions has been awarded the order for the supply of over more than 100 items - PERSTA Gate & Check Valves. Planned delivery of the valves: January 2014.

Advanced Valve Solutions is pleased to work together with Fluor BV and look forward to a successful project.

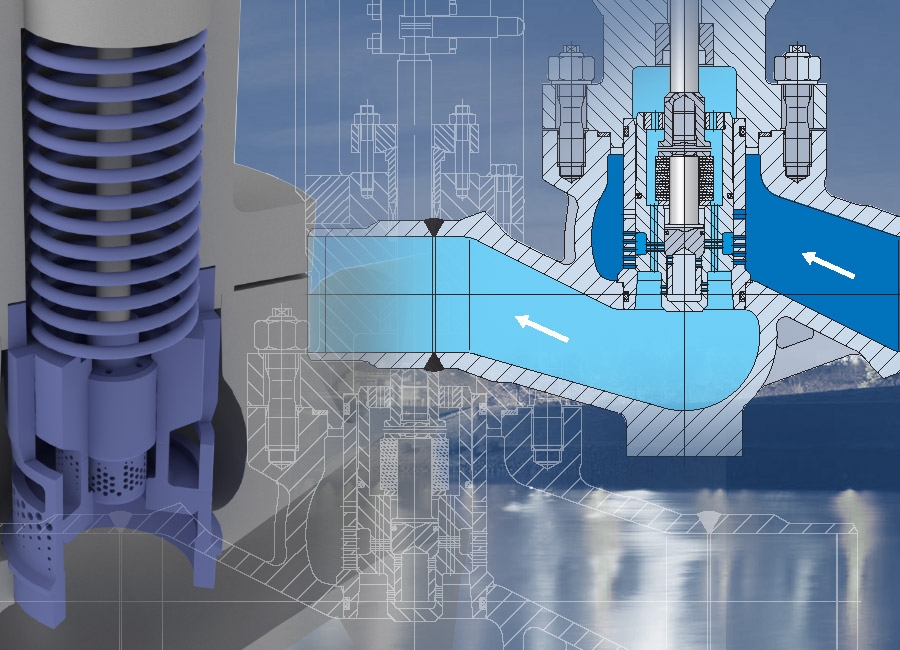

Voedingswater regelkleppen van HORA zijn één van de belangrijkste regelappendages van het water- stoomcircuit. De klep regelt de juiste hoeveelheid voedingswater naar de ketel en het eisenpakket voor een dergelijke appendage is groot. De drukval over de klep moet zo klein mogelijk worden gehouden maar tegelijkertijd moet de klep beschikken over een goede en betrouwbare regelkarakteristiek. De hoofd regelklep is ontworpen voor het maximale waterdebiet bij lage drukverschillen. Een opstartklep, geplaatst in het midden van de hoofdplug, daarentegen wordt ontworpen voor een klein waterdebiet bij hoge drukverschillen. De kleppen worden geëngineerd voor de feitelijke aplicatie. Door de opstartregeling en de hoofdregeling onder te brengen in één klep brengt dit een aanzienlijke kostenbesparing voor de klant met zich mee!

Configuratie

• Hoofddebiet voedingswaterregeling (30-100%)
• Opstartdebiet voedingswaterregeling (0-30%)
• Gecombineerde voedingwater regelklep (0-100%)

Eigenschappen

• Hoogwaardig smeed- of gietstaal
• Z-type, haaks of rechtdoorgaand model
• Las- of flensaansluiting volgens DIN of ANSI
• + klepontlasting / - klepontlasting / pilot plug
• Speciale klepkarakteristiek
• Enkel- of meertrapsconstructie
• Zitting: geklemd
• Plug: gaatjeskooi, gaatjesplug, kaskadeplug
• DIN
• ANSI
• Pneumatisch / elektrisch

Voordelen

• Meertraps anti-cavitatie binnenwerk
• Meertraps binnenwerk processpecifiek ontworpen
• Groot en nauwkeurig regelbereik
• Hoge lekkageklasse
• Onderhoudsvriendelijk
• Geen opstartklep noodzakelijk

Fabrikant

HORA is een Duitse leverancier van hoge druk water- en stoom regelappendages. Het hele programma regelkleppen voor een moderne centrale, zowel kolen gestookt als CCGT (gasturbine met afgassenketels en stoomturbines) centrales alsook stoomnetten kunnen compleet door ons worden geleverd. Samen met het uitstekende R&D team van HORA speuren wij naar verbeteringen voor de kleppen in de water stoom cycle. Flexibele en toegewijd bedrijf, producent van “engineerd” regelkleppen.

• Regelkleppen
• Stoom omvorm ventielen
• Inspuitwater regelkleppen
• Stoomkoelers
• Cooled desuperheaters
• Turbine bypass kleppen (PRDS)
• Turbine snel sluitkleppen
• Automatische recirculatie ventielen
• Kleppen voor ultra super kritische stoomketels

Nil-cor is een Amerikaanse producent van kogelkranen, vlinderkleppen en terugslag kleppen uitgevoerd in glasvezel versterkte thermoharders. Deze kleppen en kranen zijn zeer resistent voor een groot aantal chemische stoffen en oplossingen. licht in gewicht en bijzonder slijtvast. De grafiet- en glasvezel versterkte thermoharder en thermoplast harsen zijn bestand tegen zuren, logen, bleken en talloze andere industriële en afvalverwerkende chemicaliën. Vaak zijn de onderhoudskosten van de afsluiters van Nil-cor aanzienlijk lager ten opzichte van die van traditionele legeringen.

Algemeen

• Grafiet en glasvezel versterkt vinyl ester en epoxy kogelkranen
• Geflensd of draadeinden
• Kogel en swing type terugslagkleppen
• Vlinderkleppen
• Keramische gevoerde kogelkranen voor abrasieve toepassingen

Voordelen

• Corrosie bestendig
• Lichtgewicht
• Sterk en duurzaam
• Veilig en betrouwbaar

Configuratie

Zirkonia beklede kogel kranen

• Programma, 1” – 8”
• Behuizing, grafietvezel versterkt vinyl ester
• Kogel, zirkonia keramiek, standaard boring of V-boring voor regel toepassingen
• Zitting, zirkonia keramiek of UHMWPE
• Spindel, hasteloy-C ingekapseld met composiet, of vol hasteloy-C

Vlinder afsluiters

• Programma, 2” – 42”, wafer en lug
• Flensboring, ANSI en DIN
• Aansluiting, volledig geflenste wafer / LUG
• Behuizing, glasvezel versterkt vinyl ester
• Bekleding, EPDM / Hypalon / UHMWPE
• Klepblad, EPDM bekleed gietijzer / Hypalon bekleed gietijzer / 316SS
• Bediening, pneumatisch / elektrisch-pneumatisc / manueel

Kogel type terugslagklep

• Programma, 1” – 6” geflenst
• Flensboring, ANSI en DIN
• Constructie, 1-delig huis
• Behuizing, grafietvezel versterkt vinyl ester / glasvezel versterkt vinyl ester / glasvezel versterkt polysulfon / grafietvezel versterkt epoxy / glasvezel versterkt epoxy
• Kogel, PTFE / polypropyleen
• Zitting, FKM / fluorelastomeer

Swing type terugslagklep

• Programma, 3” – 12”
• Flensboring, ANSI en DIN
• Constructie, 1-delig huis in wafer type
• Behuizing, grafietvezel versterkt vinyl ester / glasvezel versterkt vinyl ester / grafietvezel versterkt epoxy / glasvezel versterkt epoxy
• Klepblad, grafietvezel versterkt vinyl ester / glasvezel versterkt vinyl ester / grafietvezel versterkt epoxy / glasvezel versterkt epoxy
• Zitting, FKM / fluorelastomeer

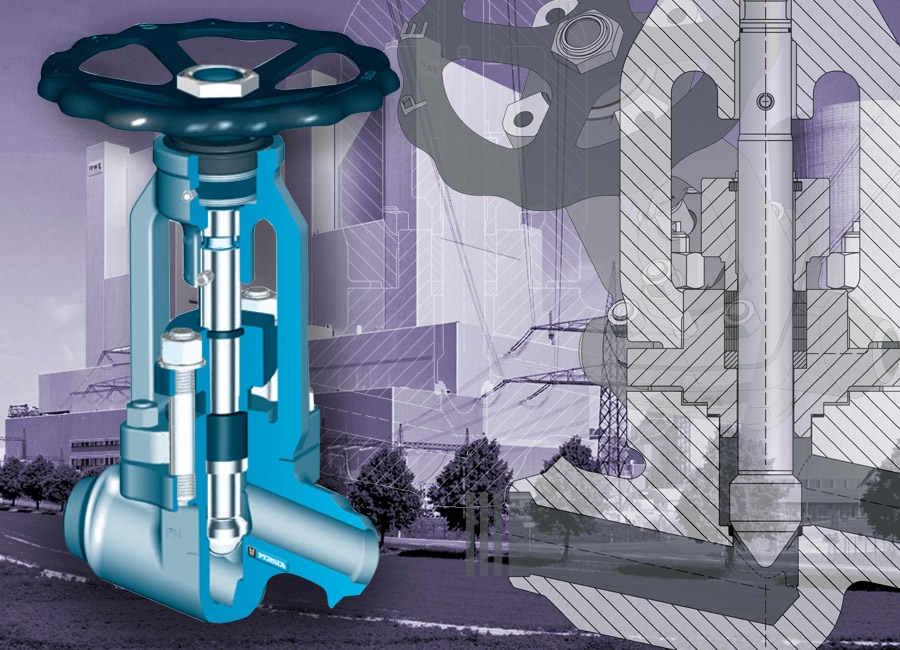

PERSTA is een vooraanstaand Duitse producent van gesmede klepafsluiters, schuifafsluiters en terugslagkleppen. Als onderdeel van de Siepmann groep beschikt men over een eigen smederij. Speciaal voor hoge druk en temperatuur appendages. De flexibele productie biedt de mogelijkheid “assemblies” te bouwen. Engineerd oplossingen met kostenbesparende systemen. PERSTA is marktleider in zeer snel aan te warmen schuifafsluiters en stop-check valves.

Het programma van PERSTA omvat

• Klepafsluiters
• Schuifafsluiters
• Terugslagkleppen
• Stop-check valves
• Bellow sealed valves
• Speciale kleppen en samenstellingen
• Kleppen voor ultra super kritische stoomketels

Configuratie klepafsluiters tot PN160

Uitvoering met bolted bonnet

Materialen

• Staal: 1.0460, 1.0619, 1.4515, 1.5419
• Warmvast: 1.7335, 1.7357
• Laagtemperatuur: 1.0566, 1.7219
• Edelstaal: 1.4571, 1.4581
• Edelstaal laagtemperatuur: 1.4308, 1.4571
• DN 10-200, PN tot 160

Aansluitingen

• Flens
• Las
• Nippel
• Andere aansluitingen

Eigenschappen

• Recht deksel
• Smeedstalen huis en deksel
• Afsluitklep, uitvoerbaar als regelconus
• Positie indicatie mogelijk
• Draaiende en stijgende spindel

Ontwerp bijzonderheden

• Het klephuis en de deksel zijn van smeedstaal en er is dus geen kans op poreus materiaal of luchtinsluitingen
• De opgelaste, geharde zitting is extreem slijtvast
• Huis-deksel verbinding is male/female dus de dichting is "blowout proof"
• De bolted bonnet is onderhoudsvriendelijk t.b.v. nadraaien zitting

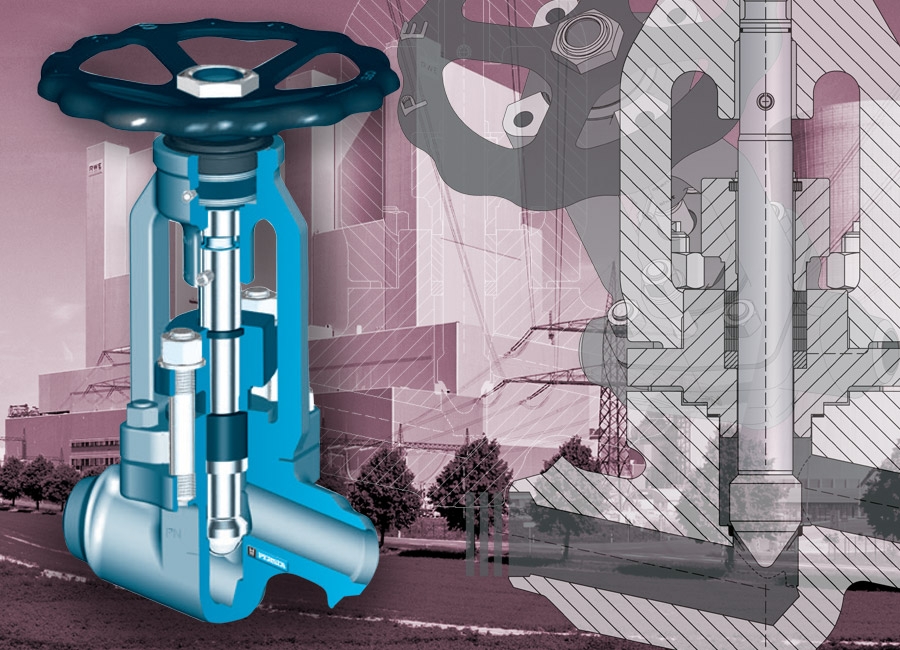

PERSTA is een vooraanstaand Duitse producent van gesmede klepafsluiters, schuifafsluiters en terugslagkleppen. Als onderdeel van de Siepmann groep beschikt men over een eigen smederij. Speciaal voor hoge druk en temperatuur appendages. De flexibele productie biedt de mogelijkheid “assemblies” te bouwen. Engineerd oplossingen met kostenbesparende systemen. PERSTA is marktleider in zeer snel aan te warmen schuifafsluiters en stop-check valves.

Het programma van Persta omvat:

• Klepafsluiters
• Schuifafsluiters
• Terugslagkleppen
• Stop-check valves
• Bellow sealed valves
• Speciale kleppen en samenstellingen
• Kleppen voor ultra kritische stoomketels

Configuratie klepafsluiters tot PN630

Uitvoering compleet drukdichtend

Materialen

• Staal: 1.5415, 1.0460
• Warmvast: 1.4901, 1.4903, 1.7335, 1.7383, 1.6368
• Edelstaal: 1.4571
• Overige materialen op aanvraag
• DN 10-65, PN tot 630, DN 65-250, PN tot 500
• Aansluitingen:
• Flens
• Las
• Nippel
• Andere aansluitingen mogelijk

Eigenschappen

• Klep en spindel uit één stuk
• Smeedstalen huis en deksel
• Niet-draaiende, stijgende spindel
• Positie indicator / anti-rotatie borging
• Regelconus
• > DN20 integrale aandrijvingsflens
• HD2000 beschikbaar als haakse uitvoering

Ontwerp bijzonderheden

• Wigvormige, opgelaste, stelliet zitting. Geen klem- of schroefzitting en daarmee geen kans op spleetcorrosie of losraken.
• Klep en spindel uit één deel, vanaf 570°C standaard stelliet zitting. Geen schade aan klep/spindel mogelijk door hoge stromingsdebieten.
• Afdichting naar buiten met behulp van stopbuspakking. Geen lekkage over dekselpakking mogelijk.
• Bolted bonnet. Onderhoudsvriendelijk t.b.v. nadraaien zitting.
• Verenpakket boven spindelmoer. Geen potentiële lekkage ten gevolge van thermische fluctuaties

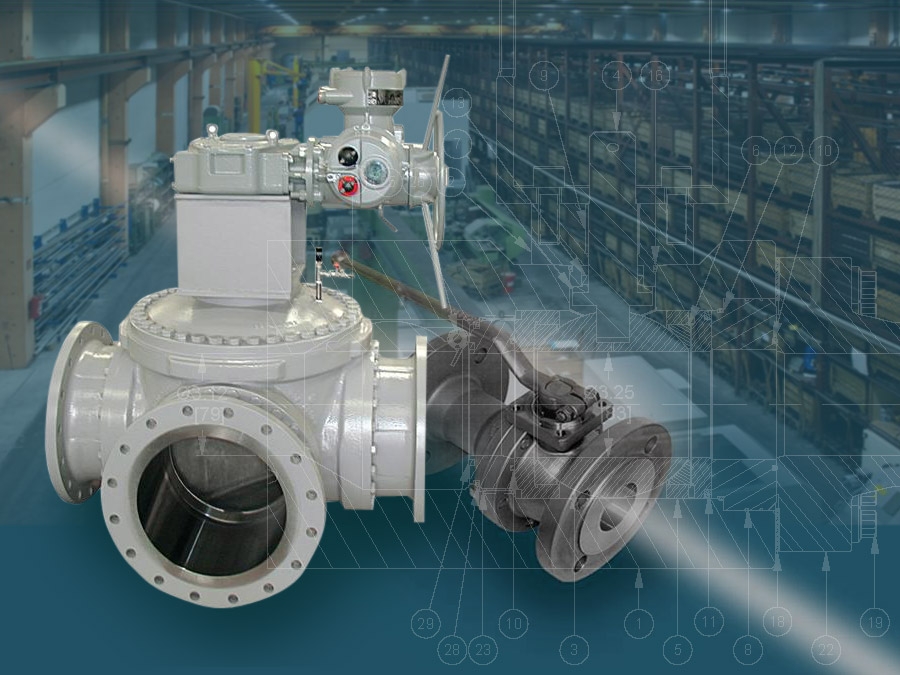

Perrin GmbH is een gerespecteerde Duitse leverancier van speciale kogelkranen, toegepast in vele industrieën, power, chemie, petro chemie, olie&gas winning, LNG, staalproductie en de cement industrie. De kleppen worden ge-engineerd en gebouwd volgens EN en ASME. Voor extreem hoge drukken en temperaturen maakt Perrin Trunnion mounted, metaal afdichtend, dode ruimte vrije speciale kogelkranen in exotische materialen.

Programma

• 2 weg en multi port kogelkranen
• Gesegmenteerde kogelkranen
• Bypass kogelkranen (diverter type)
• Tank bodem afsluiters
• Monstername kleppen
• Wisselkleppen

Temperatuur bereik

• -196 °C tot + 800 °C /
 320 °F tot + 1470 °F

Formaten

• DN 1/2” tot DN 24”

Geschikt voor

• Vloeistoffen, Gas, Solids (inclusief corrosieve/abrasieve mediums)

Druk klasse

• ANSI klasse 150 tot klasse 2500

Materialen

• Carbon staal
• Roestvast staal
• Titanium
• Hastelloy
• Duplex
• Inconel & Monel
• Speciale materialen

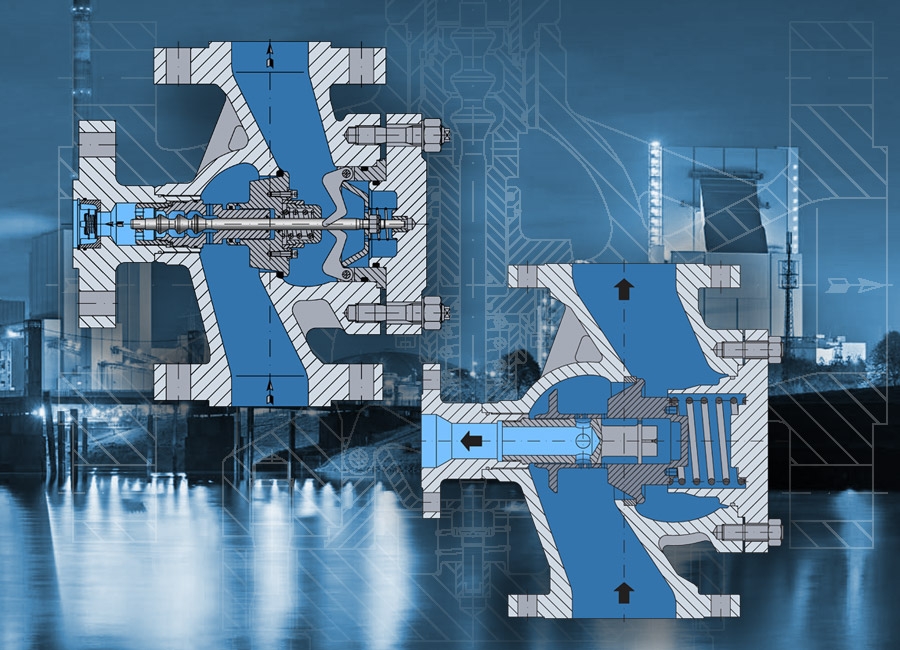

Om schade aan een centrifugaalpomp te voorkomen dient men deze te beveiligen tegen warmdraaien; dit kan door middel van een "automatisch circulerende klep". Deze klep zorgt voor een minimaal debiet zodat de pomp altijd zijn warmte af kan voeren. Tevens fungeert de klep als terugslagklep. In de praktijk wordt een dergelijke appendage ook wel "pump protection valve" of "minimum flow valve" genoemd.

De onderhoudsvriendelijke minimum flow valves van HORA zijn processpecifiek en worden ontworpen aan de hand van de pompspecificaties. Minimum flow valves zijn onder te brengen in twee segmenten: Zelfregelend systeem toepasbaar tot 200 bar, een aangedreven systeem toepasbaar met drukverschillen hoger als 200 bar.

Configuratie

Toepasbaar voor:

• LD voedingswater pompen
• LD proces pompen
• Condensaat pompen

Typen:

• < 200 bar drukverschill, volledig mechanisch zelfregelende constructie
• > 200 bar drukverschill, gemotoriseerde meertraps regelklep

Eigenschappen

• Optioneel uit te voeren inclusief "BPR"
• Cavitatievrij binnenwerk
• Hoogwaardig smeed- of gietstaal
• Z-type, haaks of rechtdoorgaand model
• Las- of flensaansluiting volgens DIN of ANSI
• Pompspecifiek
• Enkel- of meertrapsconstructie
• DIN
• ANSI
• Pneumatisch / elektrisch

Voordelen

• Geen aandrijving noodzakelijk
• Compleet mechanisch zelfregelend
• Onderhoudsvriendelijke
• Ingebouwde terugslagklep
• Zowel horizontaal als verticaal toepasbaar

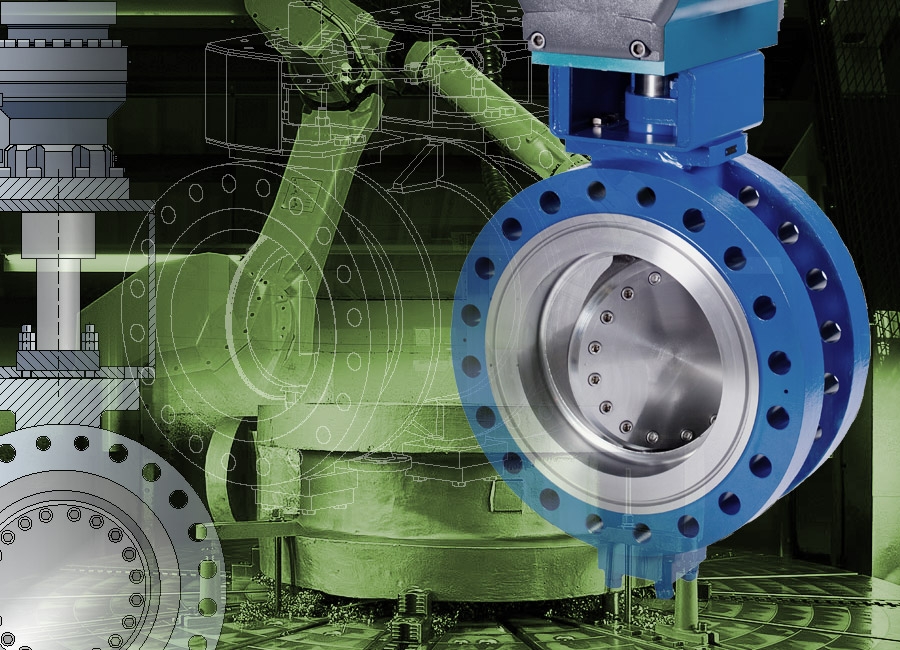

Het zelf-centrerende klepblad van een vlinderklep van ZWICK is door middel van een spieverbinding aan de spindel bevestigd. Hiermee heeft uitzetting van de spindel, ten gevolge van thermische veranderingen, geen invloed op de functionaliteit van de klep. De Triple excentrische geometrie waarborgt een wrijvingsloze slag, radiale belasting op de dichtingen en zeer laag losbreekmoment. De kleppen uit de serie TRI-CON hebben een ongeevenaarde levensduur. Voor kritische toepassingen is er een gepatenteerde afdichting beschikbaar welke de lagering beschermt tegen aggresieve media.

Configuraties

• TRI-CON
• TRI-CHECK
• TRI-BLOCK

Eigenschappen

• Triple excentrisch ontwerp
• Metaalafdichtend
• Drukklassen volgens ANSI 150/300/600/900 en PN 10/16/25/40/63/100/160
• In beide stromingsrichtingen volledig dicht volgens API 598 en/of DIN EN 12266-1
• Temperatuursbereik tot 815°C
• Doorlaten 2" - 88" (DN 50-2200)
• Wrijvingsloos openen en sluiten
• Vacuum dicht
• Gelamineerde dichting, RVS zitting
• Anti blow-out shaft API 609
• Gietstaal, RVS, exotische materialen
• Fire-safe volgens BS 6755 and API 607 4th ed. voor beide stromingsrichtingen
• "TA-Luft II"

Toepasbaar als Double Block & Bleed Design
Klantspecifieke wensen op aanvraag

• SIL 3
• EPA 21

Voordelen

Zelf-centrerend klepblad
De constructie garandeert een optimale positionering van de afdichting ten opzichte van de zitting. Klemmen ten gevolge van thermische expansie is uitgesloten.

Momentoverbrenging d.m.v. spieverbinding
Een spieverbinding zorgt voor een gecontroleerd momentverloop.

Perfecte lamellering
Het klepblad met haar ellipsvormig afdichtingsvlak geeft een perfecte afdichting. Door de specifieke bewerkingsmethode van de lammelring wordt een "bubble tightness" gerealiseerd.

Ondersteunende lagerbus
De positionering van de lagering zorgt ervoor dat de spindel een zo klein mogelijk buigmoment ondervindt. Dit resulteert in een 100% afdichting in beide stromingsrichtingen onder een maximaal drukverschil.

Toepassingen

• Olie en gas
• Chemisch
• Petrochemisch
• Energie
• Offshore
• Staalindustrie

Fabrikant

Zwick is een duitse fabrikant van drievoudig excentrische vlinderkleppen. Uitmuntend in snelle levertijden. Speciale uitvoeringen, terugslagkleppen, regelende uitvoeringen, dode ruimte vrije stopbusconstructies en vele andere engineerd oplossingen maken Zwick een zeer gewilde leverancier voor het hele pakket.

• Triple excentrische vlinderkleppen,
• Geflensd, gelast, klep en lug type
• Snelsluitkleppen
• Terugslagkleppen
• Dubbel afdichtende en gedrainde kleppen

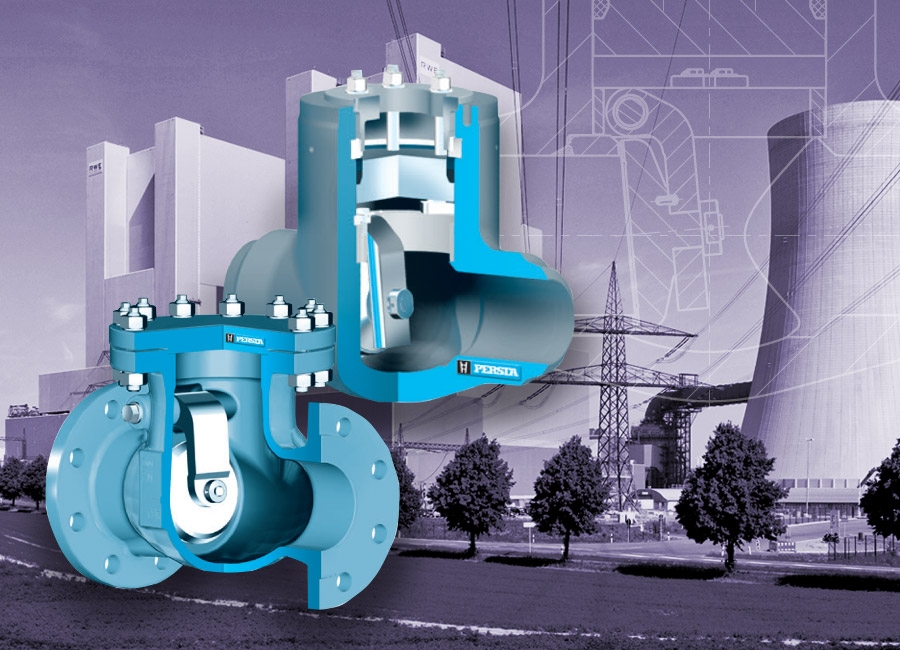

PERSTA is een vooraanstaand Duitse producent van gesmede klepafsluiters, schuifafsluiters en terugslagkleppen. Als onderdeel van de Siepmann groep beschikt men over een eigen smederij. Speciaal voor hoge druk en temperatuur appendages. De flexibele productie biedt de mogelijkheid “assemblies” te bouwen. Engineerd oplossingen met kostenbesparende systemen. PERSTA is marktleider in zeer snel aan te warmen schuifafsluiters en stop-check valves.

Het programma van PERSTA omvat:

• Klepafsluiters
• Schuifafsluiters
• Terugslagkleppen
• Stop-check valves
• Bellow sealed valves
• Speciale kleppen en samenstellingen
• Kleppen voor ultra super kritische stoomketels

Piston type

Terugslagkleppen, tevens uitvoerbaar inclusief stop-functie

• DN 10-200, PN tot 500

Swing type

Terugslagkleppen, bolted bonnet of pressure seal bonnet

• DN 50-800, PN tot 40
• DN 50-250, PN63-160
• DN 50-600, PN 210-630 (PD 21-63)

Materialen

• Staal: 1.0460, 1.0619, 1.4515, 1.5419
• Warmvast: 1.4901, 1.4903, 1.7335, 1.7357, 1.7383
• Laagtemperatuur: 1.0566, 1.7219
• Edelstaal: 1.4571, 1.4581
• Edelstaal laagtemperatuur: 1.4308, 1.4571

Aansluitingen

• Flens
• Las
• Nippel
• Andere aansluitingen

Eigenschappen

• Smeedstalen klephuis
• Piston terugslagklep, uitvoerbaar als stop-check
• Swing terugslagklep met intern scharnierpunt
• Hevel rust op een afzonderlijke steunring
• Uitvoerbaar met gewichthevel (demper)

Ontwerpbijzonderheden

Smeedstalen huis
Geen kans op poreus materiaal of luchtinsluitingen

Opgelaste, geharde zitting
Extreem slijtvast

Hevel rust op een afzonderlijke ondersteuningsring
De stand van de klep kan worden gecontroleerd voor het monteren van het deksel

Drukdichtende deksel
Beste dichtingsmogelijkheid voor hoge drukken
